DRUCKVERLUST IN ROHRSYSTEMEN AUS KUNSTSTOFF


Druckverlustbeiwerte für Fittinge und Formteile aus PVC U und ABS




Für hydraulische Rohrleitungsberechnungen werden zur rechnerischen Bestimmung in Rohrformstücken Druckverlustbeiwerte benötigt. Diese durch Reibungs-, Umlenkungs- und Ablöseverluste resultierenden Druckverluste haben oft einen nicht unerheblichen Anteil am Gesamtdruckverlust eines Rohrsystems. Um möglichst einfach den Druckverlust in Rohrformstücken zu berücksichtigen, sind in der Anlage „ Druckverlustbeiwerte für PVC-U / C und ABS- Formteile in Meter/Formteil ausgewiesen. Diese Werte sind als äquivalente Länge der geraden Rohrlänge LR in der Druckverlustberechnung der Einzelrohrlänge zu berücksichtigen.

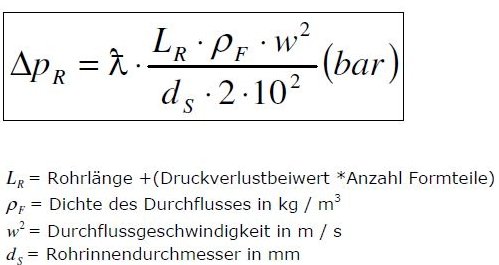

Die Druckverluste in geraden Rohrstrecken errechnen sich wie folgt:



Liegen für bestimmte Formteile keine Druckverlustbeiwerte vor, kann über die Berechnungsformel



berechnet werden. Die Zeta Werte können den üblichen Tabellen entnommen werden.





DRUCKVERLUSTWERTE IN ROHRFORMTEILEN


- Angaben in äquivalenter Rohrlänge in Meter / Fomteil -


PVC-U / PVC-C Fittinge und Formteile ABS Fittinge und Formteile
d 90° Winkel 45° Winkel 90° Bogen T-Stück (1) T-Stück (2) 90° Winkel 45° Winkel 90° Bogen T-Stück (1) T-Stück (2)
16 0,40 0,10 0,10 0,10 0,80 0,39 0,13 0,13 0,13 0,78
20 0,50 0,10 0,10 0,10 1,00 0,50 0,17 0,17 0,17 1,01
25 0,70 0,15 0,20 0,20 1,30 0,64 0,21 0,21 0,21 1,27
32 0,90 0,20 0,20 0,20 1,80 0,83 0,28 0,28 0,28 1,67
40 1,10 0,40 0,30 0,30 2,20 1,04 0,35 0,35 0,35 2,08
50 1,30 0,50 0,40 0,40 2,80 1,30 0,43 0,43 0,43 2,59
63 1,80 0,80 0,50 0,50 3,60 1,64 0,55 0,55 0,55 3,28
75 2,00 0,90 0,70 0,70 4,30 1,95 0,65 0,65 0,65 3,90
90 2,40 1,10 0,80 0,80 5,10 2,34 0,78 0,78 0,78 4,68
110 3,00 1,30 1,00 1,00 6,30 2,86 0,95 0,95 0,95 5,72
125 2,50 1,50 1,20 1,20 7,40 3,26 1,09 1,09 1,09 6,52
140 2,90 1,80 1,30 1,30 8,30 3,64 1,21 1,21 1,21 7,28
160 4,50 2,00 1,50 1,50 9,60 4,17 1,39 1,39 1,39 8,34
180 5,00 2,00 1,70 1,70 10,70 5,40 1,80 1,80 1,80 10,80
200 5,60 2,50 1,90 1,90 11,90 5,21 1,74 1,74 1,74 10,42
225 6,20 2,80 2,10 2,10 13,40 5,86 1,95 1,95 1,95 11,72
250 6,90 3,10 2,30 2,30 14,80 6,53 2,18 2,18 2,18 13,07
280 7,80 3,50 2,70 2,70 16,80 8,40 2,80 2,80 2,80 16,80
315 8,70 4,00 3,00 3,00 18,80 8,20 2,73 2,73 2,73 16,40

(1) Volumenstrom in Durchgangsrichtung
(2) Volumenstrom vom Abgang in Durchgangsrichtung
Die äqivalenten Rohrlängen der Formteile sind bei der Druckverlustberechnung der geraden Gesamtrohrlänge zu addieren.
Die Widerstandsbeiwerte für PE-und PP-Formteile können Sie ggf. beu uns anfragen.






Druckabfall in Rohrleitungen aus PVC U, Druckstufe PN 16, Medium Wasser 20°C




  d 75 X 5,6 d 90 x 6,7 d 110 x 8,2 d 125 x 9,3 d 140 x 10,4
Q
[l/s]
V
[m/s]
delta p
[bar/100m]
V
[m/s]
delta p
[bar/100m]
V
[m/s]
delta p
[bar/100m]
V
[m/s]
delta p
[bar/100m]
V
[m/s]
delta p
[bar/100m]
0,16 0,050 0,0009
0,2 0,063 0,0014
0,25 0,078 0,0020 0,054 0,0008
0,315 0,099 0,0029 0,068 0,0012
0,4 0,125 0,0044 0,087 0,0019 0,058 0,0007
0,5 0,156 0,0065 0,108 0,0027 0,073 0,0011 0,056 0,0006
0,63 0,197 0,0097 0,137 0,0041 0,092 0,0016 0,071 0,009 0,056 0,0005
0,8 0,250 0,0148 0,174 0,0062 0,116 0,0024 0,090 0,0013 0,072 0,0008
1 0,313 0,0218 0,217 0,0091 0,145 0,0035 0,112 0,0019 0,090 0,0011
1,25 0,391 0,0323 0,271 0,0135 0,182 0,0052 0,141 0,0028 0,112 0,0017
1,6 0,500 0,0499 0,347 0,0208 0,233 0,0080 0,180 0,0044 0,143 0,0025
2 0,626 0,0741 0,423 0,0309 0,291 0,0119 0,225 0,0064 0,179 0,0038
2,5 0,782 0,1102 0,542 0,0459 0,363 0,0176 0,281 0,0095 0,224 0,0056
3,15 0,985 0,1665 0,684 0,0692 0,458 0,0265 0,354 0,0144 0,282 0,0083
4 1,251 0,2555 0,868 0,1060 0,581 0,0405 0,450 0,0219 0,358 0,0127
5 1,564 0,3819 1,085 0,1582 0,727 0,0603 0,526 0,0326 0,448 0,0189
6,3 1,971 0,5802 1,367 0,2398 0,916 0,0913 0,709 0,0493 0,565 0,0286
8 2,502 0,8958 1,736 0,3693 1,163 0,1403 0,900 0,0757 0,717 0,0438
10 3,128 1,3466 2,170 1,453 0,2099 1,125 0,1131 0,1131 0,896 0,0654
12,5     2,712 0,8319 1,817 0,3146 1,406 0,1692 1,120 0,0978
16     3,472 1,3078 2,325 0,4931 1,799 0,2649 1,434 0,1529
20         2,907 0,7416 2,249 0,3977 1,792 0,2293
25             2,812 0,5982 2,240 0,344
31,5                 2,823 0,5258

Technische Änderungen vorbehalten - Alle Angaben ohne Gewähr


Die oben dargestellten Werte und Tabellen sind ein Auszug. Detaillierte Berechnungen finden sie auch unter folgendem Link Druckverlust in Rohrleitungen





Auslegung von Rohrsystemen aus Kunststoff


- Strömungsberechnung -


In unserem Aufklappmenue "ONLINE-TOOLS", direkt neben der Artikeldarstellung, finden Sie einen Link zur Strömungsberechnung von Rohrsystemen aus Kunststoff.

Zur groben Auslegung Ihres Projektes ist das eine hilfreiche Funktion.
