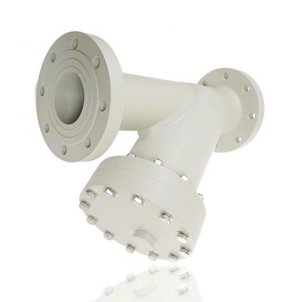

SCHRÄGSITZSCHMUTZFÄNGER AUS PVC U, PP UND PVDF

DN 65 - DN 500





Im Kunststoffanlagen- und Apparatebau, insbesondere bei der Förderung von Säuren und Laugen, werden zum Schutz von Anlagenkomponenten wie Armaturen, Sensoren und Pumpen, Schrägsitzschmutzfänger auch in großen Nennweiten eingesetzt. Für den Betreiber der Anlagentechnik, sind diese Bauarten von Schmutzfängern, sehr wichtige Armaturen, weil Sie lange Standzeiten und evtl. auftretende Störfälle verhindern. Die Schrägsitzschmutzfänger werden In Kunststoffrohrleitungen, integriert.  Für höchste Anforderungen bietet die Kwerk GmbH auch GFK- verstärkte Versionen im Markt an.

Die Kwerk GmbH fertigt in der Werkstatt ein Standardprogramm an Schrägsitzschmutzfängern, darüber hinaus, fertigen wir nach Kundenwunsch und Einbausituationen entsprechende Sonderlösungen wie z.B. Druckmessstutzen, den Auslauf mit Kugelhahn  oder Schnellverschluss des Schmutzfängers.

Die Schmutzfänger werden in der Flanschbauweise nach Festflansch nach DIN EN 1092-1, DIN 2501 / PN 10 oder ANSI gefertigt. Als Standard Maschenweite steht die Perforation 2,0 mm alternative 0,5 mm + 1 mm zur Verfügung. Andere Perforationen sind auf Anfrage möglich.

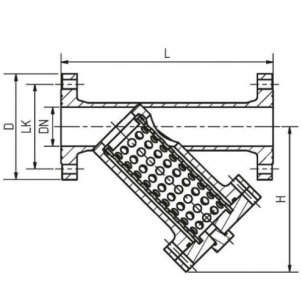

Newnnweite Maße DIN EN 1092-1
DIN 2501
KV-Wert
delta p=1bar
d
mm
DN
mm
Zoll L
mm
H1
mm
LK
mm
D
mm
n x d2
mm

l/min
75 65 21/2" 370 260 145 185 4 x d18 500
90 80 3" 410 275 160 200 8 x d18 1.000
110 100 4" 490 325 180 220 8 x d18 1.600
140 125 5" 550 380 210 250 8 x d18 3.000
160 150 6" 600 430 240 285 8 x d 18 4.500
225 200 8" 700 550 295 340 8 x d22 10.000
280 250 10" 820 620 350 395 12 x d22 auf Anfrage
315 300 12" 950 780 400 445 12 x d22 auf Anfrage
355 350 14" 1020 850 460 505 16 x d 22 auf Anfrage
400 400 16" 1120 950 515 565 16 x d 26 auf Anfrage
500 500 20" 1380 1050 620 670 20 x d 26 auf Anfrage





DRUCK - TEMPERATUR - DIAGRAMM








ERSATZTEILE FÜR SCHRÄGSITZSCHMUTZFÄNGER

Wir führen die Ersatzteile direkt ab Lager lieferbar


Nr. Bezeichnung Werkstoff
1 Gehäuse PVC U, PP, PVDF
2 Siebhalter / Deckel PVC U, PP, PVDF
3 Siebkorb PVC U, PP, PVDF
4 Sieb Maschenweite 2,0 mm ETFE
5 Deckel PVC U, PP, PVDF
6 O-Ring EPDM, FPM
7 O-Ring EPDM, FPM
8 Stopfen PVC U, PP, PVDF
9 Mutter 1.4301
10 Scheibe 1.4301
11 Mutter 1.4301




LIEFERPROGRAMM SCHRÄGSITZSCHMUTZFÄNGER

DN 65 - DN 500 in PVC U, PP und PVDF




Werkstoff PVC U grau

Maße / Dimensionen

beidseitig Festflansch
DIN EN 1092-1, DIN 2501 - PN 10
O-Ringe EPDM
beidseitig Festflansch
DIN EN 1092-1, DIN 2501 - PN 10
O-Ringe FPM
d
mm
DN Zoll PN
bar
Artikel Nummer Gewicht
kg
Euro / Stück Artikel Nummer Gewicht Euo / Stück
75 65 21/2" 2 479995 7,80 Artikel im Webshop 480000 7,80 Artikel im Webshop
90 80 3" 2 479996 10,00 Artikel im Webshop 480001 10,00 Artikel im Webshop
110 100 4" 2 479997 12,50 Artikel im Webshop 480002 12,50 Artikel im Webshop
140 125 5" 2 479998 20,00 Artikel im Webshop 480003 20,00 Artikel im Webshop
160 150 6" 2 479999 26,50 Artikel im Webshop 480004 26,50 Artikel im Webshop
Werkstoff PP
75 65 21/2" 6 480005 5,00 Artikel im Webshop 480012 5,00 Artikel im Webshop
90 80 3" 6 480006 6,50 Artikel im Webshop 480013 6,50 Artikel im Webshop
110 100 4" 6 480007 8,00 Artikel im Webshop 480014 8,00 Artikel im Webshop
140 125 5" 6 480008 13,00 Artikel im Webshop 480015 13,00 Artikel im Webshop
160 150 6" 4 480009 17,00 Artikel im Webshop 480016 17,00 Artikel im Webshop
225 200 8" 4 480010 24,00 Artikel im Webshop 480017 24,00 Artikel im Webshop
280 250 10" 4 480011 30,00 Artikel im Webshop 480018 30,00 Artikel im Webshop
Werkstoff PP bis DN 500 auf Anfrage möglich
Werkstoff PVDF
75 65 21/2" 10 480019 10,00 Artikel im Webshop 480023 10,00 Artikel im Webshop
90 80 3" 10 480020 13,00 Artikel im Webshop 480024 13,00 Artikel im Webshop
110 100 4" 10 480021 16,00 Artikel im Webshop 480025 16,00 Artikel im Webshop
140 125 5" 10 480022 25,00 Artikel im Webshop 480026 25,00 Artikel im Webshop
Werkstoff PVDF bis DN 200 auf Anfrage möglich
