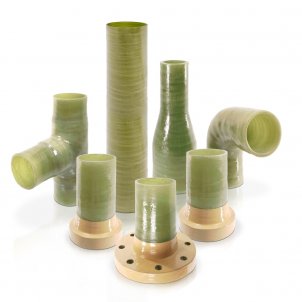

FORMSTÜCKE UND VERBINDUNGEN AUS UP-GF
NACH DIN 16 966





Formstücke aus glasfaserverstärkten Polyesterharzen, werden nach DIN 16966 Teil 2, Teil 4 und Teil 5 gefertigt. Die Basis sind ungesättigte Polyesterharze sog. UP-Harz, die sich hervorragend für den Einsatz im schweren Chemieeinsatz bei Über- und Unterdruck eignen.

Glasfaserverstärkter Kunststoff (GFK) auf der Basis ungesättigter Polyesterharze, einschließlich der Phenacrylatharze ist naturfarben und kann je nach Anwendung und Einsatz eingefärbt werden. Grundsätzlich ist der Werkstoff brennbar, durch Beigabe entsprechende Zuschlagsstoffe, kann bei der Herstellung der Zustand „schwer entflammbar“ oder „selbstlöschend“ hergestellt werden. Durch Zugabe von Graphit, kann der Werkstoff leitfähig gestaltet werden.

Kwerk.de liefert Linerwerkstoffe für Rohre und Formstücke entsprechend der einschlägigen Norm DIN 16965 Teil 2/ Rohrtyp B.

Zu unserem Lieferprogramm gehören:

- PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe grau
- PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe rot
- PVC C nachchloriertes Polyvinylclorid nach DIN 8080
- PE-HD Polyethylen hoher Dichte nach DIN 8075
- PP Polypropylen nach DIN 8078
- PVDF Polyvinylidenfluorid


Unsere Formstücke aus UP-GF sind frei von Fehlstellen, wie Lufteinschlüssen und Rissen. Über die gesamte Baulänge ist der Laminataufbau nach DIN 16966 garantiert.
Grundsätzlich können anderen Ausführungen im UP-GF Laminataufbau auf Anfrage vereinbart werden. Alle Dichtflächen und Nahtstellen werden bei der Fertigung mit UP-GF mit einer Laminatschicht versehen.

Weitere technische Detailinformationen finden Sie hier



Die DIN 16 966 regelt die spezifische Ausführungen, die Beschaffenheit und Prüfung von UP-GF Formstücken. Hierzu gehört insbesondere

- Unterdruckbelastbarkeit
- Schichtaufbau und Glasgehalt
- Styrolgehalt
- Oberflächenbeschaffenheit
- Verhalten gegenüber Chemikalien
- Haft- und Steifigkeit
- Hygienische und toxikologische Eignung
- Brandverhalten
- Abmessungen
- Prüfung
- Kurzzeit Innendruckversuche

Unser Team, mit fast 40 Jahren Berufserfahrung im Bereich der Fertigung und dem Einsatz von UP-GF Formstücken und Verbindungen, steht Ihnen für weitere Fragen jederzeit zur Verfügung. Rufen sie einfach an: 0049 2602 999730.



LIEFERPROGRAMM

DN 25 - DN 1000

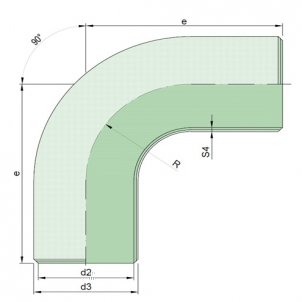

BOGEN 90° AUS UP-GF, FÜR ROHR TYP D

















Die Bögen werden mit den Rohren des entsprechenden Rohrtyps, oder mit anderen Formstücken durch Flanschverbindungen oder Laminatverbindungen verbunden.

Produktbezeichnung UP-GF (Rein GFK):
Bogen 90°, entsprechend Rohrtyp D, Form E1, Nennweite DN 100 und Nenndruck PN 10, mit Laminatenden der Form L

BOGEN DIN 16 966 - E1 D 100 - 10 L

Verbundwerkstoffe:
Kwerk.de liefert auch Linerwerkstoffe (Verbundwerkstoffe) für Rohre und Formstücke entsprechend der einschlägigen Norm DIN 16965 Teil 2/ Rohrtyp B.

Zu unserem Lieferprogramm gehören:

- PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe grau
- PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe rot
- PVC C nachchloriertes Polyvinylclorid nach DIN 8080
- PE-HD Polyethylen hoher Dichte nach DIN 8075
- PP Polypropylen nach DIN 8078
- PVDF Polyvinylidenfluorid



Nennweite
DN
Formstück
Innendurchmesser
Rohrtyp D

d2
Baulänge
e
Artikelnummer
Nenndruck
PN 10
Gewicht
kg
Artikelnummer
Nenndruck
PN 16
Gewicht
kg
25 25 110 Bogen DIN 16 966 - E1 D 25 - 10 L 0,15 Bogen DIN 16 966 - E1 D 25 - 16 L 0,15
(32) 32 130 Bogen DIN 16 966 - E1 D 32 - 10 L 0,19 Bogen DIN 16 966 - E1 D 32 - 16 L 0,19
40 40 150 Bogen DIN 16 966 - E1 D 40 - 10 L 0,27 Bogen DIN 16 966 - E1 D 40 - 16 L 0,27
50 50 180 Bogen DIN 16 966 - E1 D 50 - 10 L 0,41 Bogen DIN 16 966 - E1 D 50 - 16 L 0,41
65 65 140 Bogen DIN 16 966 - E1 D 65 - 10 L 0,62 Bogen DIN 16 966 - E1 D 65 - 16 L 0,42
80 80 165 Bogen DIN 16 966 - E1 D 80 - 10 L 0,89 Bogen DIN 16 966 - E1 D 80 - 16 L 0,63
100 100 205 Bogen DIN 16 966 - E1 D 100 - 10 L 1,31 Bogen DIN 16 966 - E1 D 100 - 16 L 0,89
(125) 125 245 Bogen DIN 16 966 - E1 D 125 - 10 L 1,76 Bogen DIN 16 966 - E1 D 125 - 16 L 1,31
150 150 285 Bogen DIN 16 966 - E1 D 150 - 10 L 3,10 Bogen DIN 16 966 - E1 D 150 - 16 L 2,01
200 200 365 Bogen DIN 16 966 - E1 D 200 - 10 L 5,30 Bogen DIN 16 966 - E1 D 200 - 16 L 3,70
250 250 450 Bogen DIN 16 966 - E1 D 250 - 10 L 7,95 Bogen DIN 16 966 - E1 D 250 - 16 L 6,31
300 300 525 Bogen DIN 16 966 - E1 D 300 - 10 L 10,52 Bogen DIN 16 966 - E1 D 300 - 16 L 10,21
350 250 600 Bogen DIN 16 966 - E1 D 350 - 10 L 14,83 Bogen DIN 16 966 - E1 D 350 - 16 L 14,53
400 400 680 Bogen DIN 16 966 - E1 D 400 - 10 L 24,39 Bogen DIN 16 966 - E1 D 400 - 16 L 19,71
500 500 830 Bogen DIN 16 966 - E1 D 500 - 10 L 26,42 Bogen DIN 16 966 - E1 D 500 - 16 L 35,72
600 600 950 Bogen DIN 16 966 - E1 D 600 - 10 L   auf Anfrage
700 700 1100 auf Anfrage   auf Anfrage
800 800 1250 auf Anfrage   auf Anfrage
900 900 1400 auf Anfrage   auf Anfrage
1000 1000 1500 auf Anfrage   auf Anfrage

Abmessungen entsprechen der DIN 16 966, Teil 2
Alle Maße in mm
Werkstoff: ungesättigtes Polyesterharz und Textilglas wie in DIN 16 966, Teil 1 festgelegt
Drücke sind Überdrücke in bar

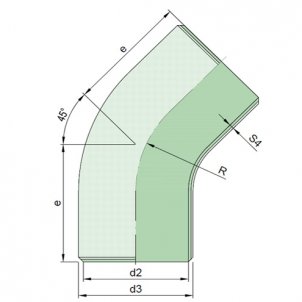

BOGEN 45° AUS UP-GF, FÜR ROHR TYP D











Die Bögen werden mit den Rohren des entsprechenden Rohrtyps, oder mit anderen Formstücken durch Flanschverbindungen oder Laminatverbindungen verbunden.

Produktbezeichnung UP-GF (Rein GFK):
Bogen 45°, entsprechend Rohrtyp D, Form E2, Nennweite DN 100 und Nenndruck PN 10, mit Laminatenden der Form L

BOGEN DIN 16 966 - E2 D 100 - 10 L

Verbundwerkstoffe:
Kwerk.de liefert auch Linerwerkstoffe (Verbundwerkstoffe) für Rohre und Formstücke entsprechend der einschlägigen Norm DIN 16965 Teil 2/ Rohrtyp B.

Zu unserem Lieferprogramm gehören:

- PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe grau
- PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe rot
- PVC C nachchloriertes Polyvinylclorid nach DIN 8080
- PE-HD Polyethylen hoher Dichte nach DIN 8075
- PP Polypropylen nach DIN 8078
- PVDF Polyvinylidenfluorid


Nennweite
DN
Formstück
Innendurchmesser
Rohrtyp D

d2
Baulänge
e
Artikelnummer
Nenndruck
PN 10
Gewicht
kg
Artikelnummer
Nenndruck
PN 16
Gewicht
kg
25 25 70 Bogen DIN 16 966 - E2 D 25 - 10 L 0,11 Bogen DIN 16 966 - E2 D 25 - 16 L 0,11
(32) 32 80 Bogen DIN 16 966 - E2 D 32 - 10 L 0,14 Bogen DIN 16 966 - E2 D 32 - 16 L 0,14
40 40 90 Bogen DIN 16 966 - E2 D 40 - 10 L 0,19 Bogen DIN 16 966 - E2 D 40 - 16 L 0,19
50 50 105 Bogen DIN 16 966 - E2 D 50 - 10 L 0,21 Bogen DIN 16 966 - E2 D 50 - 16 L 0,21
65 65 85 Bogen DIN 16 966 - E2 D 65 - 10 L 0,31 Bogen DIN 16 966 - E2 D 65 - 16 L 0,31
80 80 100 Bogen DIN 16 966 - E2 D 80 - 10 L 0,42 Bogen DIN 16 966 - E2 D 80 - 16 L 0,42
100 100 115 Bogen DIN 16 966 - E2 D 100 - 10 L 0,62 Bogen DIN 16 966 - E2 D 100 - 16 L 0.62
(125) 125 135 Bogen DIN 16 966 - E2 D 125 - 10 L 0.89 Bogen DIN 16 966 - E2 D 125 - 16 L 0,89
150 150 150 Bogen DIN 16 966 - E2 D 150 - 10 L 1,25 Bogen DIN 16 966 - E2 D 150 - 16 L ,41
200 200 190 Bogen DIN 16 966 - E2 D 200 - 10 L 1,99 Bogen DIN 16 966 - E2 D 200 - 16 L 2,43
250 250 225 Bogen DIN 16 966 - E2 D 250 - 10 L 3,25 Bogen DIN 16 966 - E2 D 250 - 16 L 3,92
300 300 260 Bogen DIN 16 966 - E2 D 300 - 10 L 4,95 Bogen DIN 16 966 - E2 D 300 - 16 L 6,34
350 250 290 Bogen DIN 16 966 - E2 D 350 - 10 L 6,45 Bogen DIN 16 966 - E2 D 350 - 16 L 8,87
400 400 325 Bogen DIN 16 966 - E2 D 400 - 10 L 8,97 Bogen DIN 16 966 - E2 D 400 - 16 L 12,05
500 500 390 Bogen DIN 16 966 - E2 D 500 - 10 L 15,69 Bogen DIN 16 966 - E2 D 500 - 16 L 21,40
600 600 430 Bogen DIN 16 966 - E2 D 600 - 10 L 23,65 auf Anfrage
700 700 490 auf Anfrage   auf Anfrage
800 800 545 auf Anfrage   auf Anfrage
900 900 605 auf Anfrage   auf Anfrage
1000 1000 660 auf Anfrage
auf Anfrage

Abmessungen entsprechen der DIN 16 966, Teil 2
Alle Maße in mm
Werkstoff: ungesättigtes Polyesterharz und Textilglas wie in DIN 16 966, Teil 1 festgelegt
Drücke sind Überdrücke in bar

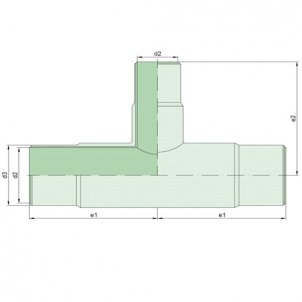

T-STÜCK 90° AUS UP-GF, FÜR ROHR TYP D

















T-Stücke werden mit den Rohren des entsprechenden Rohrtyps, oder mit anderen Formstücken durch Flanschverbindungen oder Laminatverbindungen verbunden.

Produktbezeichnung UP-GF (Rein GFK):
T-Stück 90°, entsprechend Rohrtyp D, Form T1, Nennweite DN 100 und Nenndruck PN 10, mit Laminatenden der Form L

T-Stück DIN 16 966 - T1 D 100 - 10 L


Verbundwerkstoffe:
Kwerk.de liefert auch Linerwerkstoffe (Verbundwerkstoffe) für Rohre und Formstücke entsprechend der einschlägigen Norm DIN 16965 Teil 2/ Rohrtyp B.

Zu unserem Lieferprogramm gehören:

- PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe grau
- PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe rot
- PVC C nachchloriertes Polyvinylclorid nach DIN 8080
- PE-HD Polyethylen hoher Dichte nach DIN 8075
- PP Polypropylen nach DIN 8078
- PVDF Polyvinylidenfluorid


Nennweite
DN
Formstück
Innendurchmesser
Rohrtyp D

d2
Baulänge
e
Artikelnummer
Nenndruck
PN 10
Gewicht
kg
Artikelnummer
Nenndruck
PN 16
Gewicht
kg
25 25 110 T-Stück DIN 16 966 - T1 D 25 - 10 L 0,32 T-Stück DIN 16 966 - T1 D 25 - 16 L 0,32
(32) 32 130 T-Stück DIN 16 966 - T1 D 32 - 10 L 0,42 T-Stück DIN 16 966 - T1 D 32 - 16 L 0,42
40 40 150 T-Stück DIN 16 966 - T1 D 40 - 10 L 0,59 T-Stück DIN 16 966 - T1 D 40 - 16 L 0,59
50 50 180 T-Stück DIN 16 966 - T1 D 50 - 10 L 0,91 T-Stück DIN 16 966 - T1 D 50 - 16 L 0,91
65 65 140 T-Stück DIN 16 966 - T1 D 65 - 10 L 0,91 T-Stück DIN 16 966 - T1 D 65 - 16 L 0,91
80 80 165 T-Stück DIN 16 966 - T1 D 80 - 10 L 1.25 T-Stück DIN 16 966 - T1 D 80 - 16 L 1,25
100 100 205 T-Stück DIN 16 966 - T1 D 100 - 10 L 1,99 T-Stück DIN 16 966 - T1 D 100 - 16 L 1,99
(125) 125 245 T-Stück DIN 16 966 - T1 D 125 - 10 L 2,91 T-Stück DIN 16 966 - T1 D 125 - 16 L 2,91
150 150 285 T-Stück DIN 16 966 - T1 D 150 - 10 L 4,00 T-Stück DIN 16 966 - T1 D 150 - 16 L 4,51
200 200 365 T-Stück DIN 16 966 - T1 D 200 - 10 L 6,83 T-Stück DIN 16 966 - T1 D 200 - 16 L 8,41
250 250 450 T-Stück DIN 16 966 - T1 D 250 - 10 L 11,66 T-Stück DIN 16 966 - T1 D 250 - 16 L 14,10
300 300 535 T-Stück DIN 16 966 - T1 D 300 - 10 L 17,97 T-Stück DIN 16 966 - T1 D 300 - 16 L 23,10
350 350 600 T-Stück DIN 16 966 - T1 D 350 - 10 L 23,99 T-Stück DIN 16 966 - T1 D 250 - 16 L 33,10
400 400 680 T-Stück DIN 16 966 - T1 D 400 - 10 L 33,78 T-Stück DIN 16 966 - T1 D 400 - 16 L 45,30
500 500 830 T-Stück DIN 16 966 - T1 D 500 - 10 L 60,10 T-Stück DIN 16 966 - T1 D 500 - 16 L 81,90
600 600 950 T-Stück DIN 16 966 - T1 D 600 - 10 L 94,05 T-Stück DIN 16 966 - T1 D 600 - 16 L 128,00
700 700 1100 T-Stück DIN 16 966 - T1 D 700 - 10 L 135,05 T-Stück DIN 16 966 - T1 D 700 - 16 L 199,60
800 800 1250 T-Stück DIN 16 966 - T1 D 800 - 10 L 195,75 T-Stück DIN 16 966 - T1 D 800 - 16 L 296,10
900 900 1400 T-Stück DIN 16 966 - T1 D 900 - 10 L 272,70 T-Stück DIN 16 966 - T1 D 900 - 16 L 391,10
1000 1000 150 T-Stück DIN 16 966 - T1 D 1000 - 10 L 353,40 T-Stück DIN 16 966 - T1 D 1000 - 16 L 508,10

Abmessungen entsprechen der DIN 16 966, Teil 4
Alle Maße in mm
Werkstoff: ungesättigtes Polyesterharz und Textilglas wie in DIN 16 966, Teil 1 festgelegt
Drücke sind Überdrücke in bar




T-STÜCK 90° MIT REDUZIERTEM ABZWEIG AUS UP-GF, FÜR ROHR TYP D

















T-Stücke mit reduziertem Abzweig, werden mit den Rohren des entsprechenden Rohrtyps, oder mit anderen Formstücken durch Flanschverbindungen oder Laminatverbindungen verbunden.

Produktbezeichnung UP-GF (Rein GFK):
T-Stück 90° mit reduziertem Abgang, entsprechend Rohrtyp D, Durchgangsnennweite DN1 =100 und Abzweig Nennweite DN2 = 80, für Laminatverbindung der Form L


T-Stück DIN 16 966 - T2 D 100 X 80 L

Verbundwerkstoffe:
Kwerk.de liefert auch Linerwerkstoffe (Verbundwerkstoffe) für Rohre und Formstücke entsprechend der einschlägigen Norm DIN 16965 Teil 2/ Rohrtyp B.

Zu unserem Lieferprogramm gehören:

- PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe grau
- PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe rot
- PVC C nachchloriertes Polyvinylclorid nach DIN 8080
- PE-HD Polyethylen hoher Dichte nach DIN 8075
- PP Polypropylen nach DIN 8078
- PVDF Polyvinylidenfluorid




Durchgang

Abzweig

e 1

e 2

Artikelnummer

DN 1

d 2

DN 2

d 2
(32) 32 25 25 130 170 T-Stück DIN 16966 T2 D 32 x 25 L
40 40 25
(32)
25
32
150 175 T-Stück DIN 16966 T2 D 40 x 25 L
T-Stück DIN 16966 T2 D 40 x 32 L
50 50 25
(32)
40
25
(32)
40
180 180 T-Stück DIN 16966 T2 D 50 x 25 L
T-Stück DIN 16966 T2 D 50 x 32 L
T-Stück DIN 16966 T2 D 50 x 40 L
65 65 (32)
40
50
(32)
40
50
140 190 T-Stück DIN 16966 T2 D 65 x 32 L
T-Stück DIN 16966 T2 D 65 x 40 L
T-Stück DIN 16966 T2 D 65 x 50 L
80 80 40
50
65
40
50
65
165 195 T-Stück DIN 16966 T2 D 80 x 40 L
T-Stück DIN 16966 T2 D 80 x 50 L
T-Stück DIN 16966 T2 D 80 x 65 L
100 100 50
65
80
50
65
80
205 205 T-Stück DIN 16966 T2 D 100 x 50 L
T-Stück DIN 16966 T2 D 100 x 65 L
T-Stück DIN 16966 T2 D 100 x 80 L
(125) 125 65
80
100
65
80
100
245 270 T-Stück DIN 16966 T2 D 125 x 65 L
T-Stück DIN 16966 T2 D 125 x 80 L
T-Stück DIN 16966 T2 D 125 x 100 L
150 150 80
100
(125)
80
100
125
285 240
240
290
T-Stück DIN 16966 T2 D 150 x 80 L
T-Stück DIN 16966 T2 D 150 x 100 L
T-Stück DIN 16966 T2 D 150 x 125 L
200 200 100
(125)
150
100
(125)
150
365 260
310
310
T-Stück DIN 16966 T2 D 200 x 100 L
T-Stück DIN 16966 T2 D 200 x 125 L
T-Stück DIN 16966 T2 D 200 x 150 L
250 250 (125)
150
200
125
150
200
450 340 T-Stück DIN 16966 T2 D 250 x 125 L
T-Stück DIN 16966 T2 D 250 x 150 L
T-Stück DIN 16966 T2 D 250 x 200 L
300 300 150
200
250
150
200
250
525 360
365
415
T-Stück DIN 16966 T2 D 300 x 150 L
T-Stück DIN 16966 T2 D 300 x 200 L
T-Stück DIN 16966 T2 D 300 x 250 L
350 350 200
250
300
200
250
300
600 395
445
445
T-Stück DIN 16966 T2 D 350 x 200 L
T-Stück DIN 16966 T2 D 350 x 250 L
T-Stück DIN 16966 T2 D 350 x 300 L
400 400 250
300
350
250
300
350
680 470
470
520
T-Stück DIN 16966 T2 D 400 x 250 L
T-Stück DIN 16966 T2 D 400 x 300 L
T-Stück DIN 16966 T2 D 400 x 350 L
500 500 300
350
400
300
350
400
680 535
575
575
T-Stück DIN 16966 T2 D 500 x 300 L
T-Stück DIN 16966 T2 D 500 x 350 L
T-Stück DIN 16966 T2 D 500 x 400 L
600 600 350
400
500
350
400
500
950 620
620
670
T-Stück DIN 16966 T2 D 600 x 350 L
T-Stück DIN 16966 T2 D 600 x 400 L
T-Stück DIN 16966 T2 D 600 x 500 L
700 700 400
500
600
400
500
600
1000 675
725
750
T-Stück DIN 16966 T2 D 700 x 400 L
T-Stück DIN 16966 T2 D 700 x 500 L
T-Stück DIN 16966 T2 D 700 x 600 L
800 800 500
600
700
500
600
700
1250 775
800
800
T-Stück DIN 16966 T2 D 800 x 500 L
T-Stück DIN 16966 T2 D 800 x 600 L
T-Stück DIN 16966 T2 D 800 x 700 L
900 900 600
700
800
600
700
800
1400 850 T-Stück DIN 16966 T2 D 900 x 600 L
T-Stück DIN 16966 T2 D 900 x 700 L
T-Stück DIN 16966 T2 D 900 x 800 L
1000 1000 700
800
900
700
800
900
1500 905 T-Stück DIN 16966 T2 D 1000 x 700 L
T-Stück DIN 16966 T2 D 1000 x 800 L
T-Stück DIN 16966 T2 D 1000 x 900 L

Abmessungen entsprechen der DIN 16 966, Teil 4
Alle Maße in mm
Werkstoff: ungesättigtes Polyesterharz und Textilglas wie in DIN 16 966, Teil 1 festgelegt
Drücke sind Überdrücke in bar

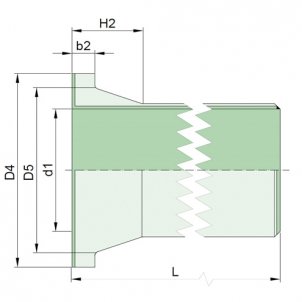

STUTZEN MIT ANGEFORMTEM BUND AUS UP-GF, FÜR ROHR TYP D
















Stutzen mit angeformtem Bund aus UP-GF (GFK) werden mit den Rohren des entsprechenden Rohrtyps, oder mit anderen Formstücken durch Laminatverbindungen verbunden. Die angeformten Bunde, können bei Bedarf, bereits in der Werkstatt mit allen Rohrlängen kundenspezifisch konfektioniert bzw. kombiniert  werden.

Produktbezeichnung UP-GF (Rein GFK):
Angeformter Bund, entsprechend Rohrtyp D, Form B2, Nennweite DN 100 und Nenndruck PN 10, mit Laminatenden der Form L

Bund DIN 16 966 - B2 D 100 - 10 L


Verbundwerkstoffe:
Kwerk.de liefert auch Linerwerkstoffe (Verbundwerkstoffe) für Rohre und Formstücke entsprechend der einschlägigen Norm DIN 16965 Teil 2/ Rohrtyp B.

Zu unserem Lieferprogramm gehören:

- PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe grau
- PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe rot
- PVC C nachchloriertes Polyvinylclorid nach DIN 8080
- PE-HD Polyethylen hoher Dichte nach DIN 8075
- PP Polypropylen nach DIN 8078
- PVDF Polyvinylidenfluorid


Nennweite
DN
Zul. Betriebs-überdruck
PN

d 4

d 5

b 3

h 2
Artikelnummer
25 16 68 60 12 30 Bund DIN 16966 - B2 D 25 -16
(32) 16 78 58 14 32 Bund DIN 16966 - B2 D 32 -16
40 16 88 68 14 35 Bund DIN 16966 - B2 D 40 -16
50 16 102 82 14 40 Bund DIN 16966 - B2 D 50 -16
65 10 122 95 15 44 Bund DIN 16966 - B2 D 65 -10
80 10 138 111 16 48 Bund DIN 16966 - B2 D 80 -10
100 10 158 133 18 55 Bund DIN 16966 - B2 D 100 -10
(125) 10 188 160 20 64 Bund DIN 16966 - B2 D 125 -10
150 10 212 188 22 71 Bund DIN 16966 - B2 D 150 -10
200 6 268 237 25 85 Bund DIN 16966 - B2 D 200 - 6
250 6 320 293 38 101 Bund DIN 16966 - B2 D 250 - 6
300 6 370 343 30 116 Bund DIN 16966 - B2 D 300 - 6
350 4 430 387 32 133 Bund DIN 16966 - B2 D 350 - 4
400 4 482 441 35 147 Bund DIN 16966 - B2 D 400 - 4
500 4 585 544 38 178 Bund DIN 16966 - B2 D 500 - 4
600 2,5 685 648 45 209 Bund DIN 16966 - B2 D 600 - 2,5
700 2,5 800 758 53 243 Bund DIN 16966 - B2 D 700 - 2,5
800 2,5 905 858 57 271 Bund DIN 16966 - B2 D 800 - 2,5
900 2,5 1005 960 60 302 Bund DIN 16966 - B2 D 900 - 2,5
1000 2,5 1110 1060 64 332 Bund DIN 16966 - B2 D 1000 - 2,5

Abmessungen entsprechen der DIN 16 966, Teil 2
Alle Maße in mm
Werkstoff: ungesättigtes Polyesterharz und Textilglas wie in DIN 16 966, Teil 1 festgelegt
Drücke sind Überdrücke in bar

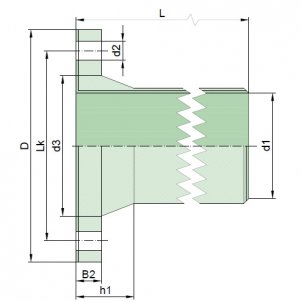

STUTZEN MIT ANGEFORMTEM FESTFLANSCH AUS UP-GF, FÜR ROHR TYP D


















Angeformte Festflansche aus UP-GF (GFK), werden mit den Rohren des entsprechenden Rohrtyps, oder mit anderen Formstücken durch Flanschverbindungen oder Laminatverbindungen verbunden. Die angeformten Festflansche, können bei Bedarf, bereits in der Werkstatt mit allen Rohrlängen kundenspezifisch konfektioniert bzw. kombiniert  werden.


Produktbezeichnung UP-GF (Rein GFK):
Angeformter Flansch, entsprechend Rohrtyp D, Form V3, Nennweite DN 100 und Nenndruck PN 10, für Rohre des Nenndruckes 2,5 mit Laminatenden der Form L

Festflansch DIN 16 966 - V3 D 100 - 10 - 2,5 L


Verbundwerkstoffe:
Kwerk.de liefert auch Linerwerkstoffe (Verbundwerkstoffe) für Rohre und Formstücke entsprechend der einschlägigen Norm DIN 16965 Teil 2/ Rohrtyp B.

Zu unserem Lieferprogramm gehören:

- PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe grau
- PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe rot
- PVC C nachchloriertes Polyvinylclorid nach DIN 8080
- PE-HD Polyethylen hoher Dichte nach DIN 8075
- PP Polypropylen nach DIN 8078
- PVDF Polyvinylidenfluorid



Nennweite
DN
Zul. Betriebsüberdruck
PN
D d 2 d 3 Lk b 2 h 1 r 2 r 3 Schrauben
Anzahl
Schrauben
Gewinde
Artikelnummer
25 16 110 14 50 85 14 30 3 3 4 M 12 Festflansch DIN 16 966 - V3 D 25 - 10 - 16 L
(32) 16 140 18 58 100 15 32 3 3 4 M16 Festflansch DIN 16 966 - V3 D 32 - 10 - 16 L
40 16 250 18 68 110 16 35 3 3 4 M16 Festflansch DIN 16 966 - V3 D 40 - 10 - 16 L
50 16 165 28 82 125 18 40 3 4 4 M16 Festflansch DIN 16 966 - V3 D 50 - 10 - 16 L
65 20 285 18 95 145 20 44 3 4 4 M16 Festflansch DIN 16 966 - V3 D 65 - 10 - 10 L
80 10 200 18 111 160 22 48 3 4 8 M16 Festflansch DIN 16 966 - V3 D 80 - 10 - 10 L
100 10 220 18 133 180 24 55 4 5 8 M16 Festflansch DIN 16 966 - V3 D 100 - 10 - 10 L
(125) 10 250 18 160 210 27 64 4 5 8 M16 Festflansch DIN 16 966 - V3 D 125 - 10 - 10 L
150 10 285 22 188 240 30 71 4 5 8 M 20 Festflansch DIN 16 966 - V3 D 150 - 10 - 10 L
200 6 340 22 245 295 33 80 5 8 8 M 20 Festflansch DIN 16 966 - V3 D 200 - 10 - 6 L
250 6 395 22 300 350 37 90 5 8 12 M 20 Festflansch DIN 16 966 - V3 D 250 - 10 - 6 L
300 6 445 22 350 400 42 100 5 8 12 M 20 Festflansch DIN 16 966 - V3 D 300 - 10 - 6 L
350 4 505 22 410 460 40 95 6 8 16 M 20 Festflansch DIN 16 966 - V3 D 350 - 10 - 4 L
400 4 565 26 460 515 44 105 6 8 16 M 24 Festflansch DIN 16 966 - V3 D 400 - 10 - 4 L
500 4 670 26 565 620 49 120 6 8 20 M 24 Festflansch DIN 16 966 - V3 D 500 - 10 - 4 L
600 2,5 780 30 660 725 49 115 7 8 20 M 27 Festflansch DIN 16 966 - V3 D 600 - 10 - 2,5 L
700 2,5 895 30 780 840 53 125 7 8 24 M 27 Festflansch DIN 16 966 - V3 D 700 - 10 - 2,5 L
800 2,5 1015 33 875 950 57 135 7 8 24 M 30 Festflansch DIN 16 966 - V3 D 800 - 10 - 2,5 L
900 3,5 1115 33 980 1050 60 150 7 8 28 M 30 Festflansch DIN 16 966 - V3 D 900 - 10 - 2,5 L
1000 2,5 1230 36 1080 1160 65 155 7 8 28 M 33 Festflansch DIN 16 966 - V3 D 1000 - 10 - 2,5 L

Abmessungen entsprechen der DIN 16 966, Teil 6
Flanschanschlußmaße entsprechen DIN 2501 Teil 1, PN 10
Alle Maße in mm
Werkstoff: ungesättigtes Polyesterharz und Textilglas wie in DIN 16 966, Teil 1 festgelegt
Drücke sind Überdrücke in bar

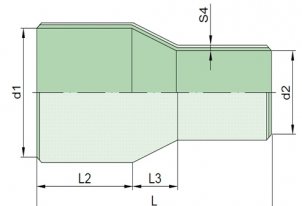

REDUZIERSTÜCK AUS UP-GF - KONZENTRISCH, FÜR ROHR TYP D

















Reduzierstück aus UP-GF (GFK), werden mit den Rohren des entsprechenden Rohrtyps, oder mit anderen Formstücken durch Flanschverbindungen oder Laminatverbindungen verbunden.

Produktbezeichnung UP-GF (Rein GFK):
Reduzierstück konzentrsich, entsprechend Rohrtyp D, Form C1, reduziert von Nennweite DN 100 auf Nennweite 80, Nenndruck PN 10, mit glatten Laminatenden der Form L

Reduzierstück DIN 16 966 - C1 D 100 x 80 - 10 L


Verbundwerkstoffe:
Kwerk.de liefert auch Linerwerkstoffe (Verbundwerkstoffe) für Rohre und Formstücke entsprechend der einschlägigen Norm DIN 16965 Teil 2/ Rohrtyp B.

Zu unserem Lieferprogramm gehören:

- PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe grau
- PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe rot
- PVC C nachchloriertes Polyvinylclorid nach DIN 8080
- PE-HD Polyethylen hoher Dichte nach DIN 8075
- PP Polypropylen nach DIN 8078
- PVDF Polyvinylidenfluorid



Reduzierung
von / auf

L 1

L 2

L 3

L 4

L 5
Artikelnummer
DN1 d2 DN2 d2
(32) 32 25 25 180 85 20 20 95 Reduzierstück DIN 16 966 - C1 D 32 x 25 - 10 L
40 40 25 25 205 85 40 40 120 Reduzierstück DIN 16 966 - C1 D 40 x 25 - 10 L
40 40 (32) 32 200 85 20 20 115 Reduzierstück DIN 16 966 - C1 D 40 x 32 - 10 L
50 50 25 25 235 85 65 60 150 Reduzierstück DIN 16 966 - C1 D 50 x 25 - 10 L
50 50 (32) 32 230 85 45 45 145 Reduzierstück DIN 16 966 - C1 D 40 x 32 - 10 L
50 50 40 40 205 85 25 25 120 Reduzierstück DIN 16 966 - C1 D 50 x 40 - 10 L
65 65 (32) 32 260 85 85 80 175 Reduzierstück DIN 16 966 - C1 D 65 x 32 - 10 L
65 65 40 40 235 85 65 60 150 Reduzierstück DIN 16 966 - C1 D 65 x 40 - 10 L
65 65 40 50 210 85 40 40 125 Reduzierstück DIN 16 966 - C1 D 65 x 50 - 10 L
80 80 40 40 275 85 105 100 190 Reduzierstück DIN 16 966 - C1 D 80 x 40 - 10 L
80 80 50 50 245 85 75 75 160 Reduzierstück DIN 16 966 - C1 D 80 x 50 - 10 L
80 80 65 65 210 85 40 35 125 Reduzierstück DIN 16 966 - C1 D 80 x 65 - 10 L
100 100 50 50 325 110 130 120 215 Reduzierstück DIN 16 966 - C1 D 100 x 50 - 10 L
100 100 65 65 285 110 90 85 175 Reduzierstück DIN 16 966 - C1 D 100 x 65 - 10 L
100 100 80 80 250 110 50 50 135 Reduzierstück DIN 16 966 - C1 D 100 x 80 - 10 L
(125) 125 65 65 350 110 155 150 240 Reduzierstück DIN 16 966 - C1 D 125 x 65 - 10 L
(125) 125 80 80 310 110 115 110 200 Reduzierstück DIN 16 966 - C1 D 125 x 80 - 10 L
(125) 125 100 100 285 110 65 60 175 Reduzierstück DIN 16 966 - C1 D 125 x 100 - 10 L
150 150 80 80 375 110 180 175 265 Reduzierstück DIN 16 966 - C1 D 150 x 80 - 10 L
150 150 100 100 350 110 130 125 240 Reduzierstück DIN 16 966 - C1 D 150 x 100 - 10 L
150 150 (125) 125 310 110 65 60 175 Reduzierstück DIN 16 966 - C1 D 150 x 125 - 10 L
200 200 100 100 495 127 255 245 370 Reduzierstück DIN 16 966 - C1 D 200 x 100 - 10 L
200 200 (125) 125 430 127 195 185 305 Reduzierstück DIN 16 966 - C1 D 200 x 125 - 10 L
200 200 150 150 370 127 130 125 245 Reduzierstück DIN 16 966 - C1 D 200 x 150 - 10 L
250 250 (125) 125 575 143 320 310 435 Reduzierstück DIN 16 966 - C1 D 250 x 125 - 10 L
250 250 150 125 510 143 255 245 365 Reduzierstück DIN 16 966 - C1 D 250 x 150 - 10 L
250 250 200 200 400 143 130 125 255 Reduzierstück DIN 16 966 - C1 D 250 x 200 - 10 L
300 300 150 150 655 158 385 370 495 Reduzierstück DIN 16 966 - C1 D 300 x 150 - 10 L
300 300 200 200 540 158 255 245 380 Reduzierstück DIN 16 966 - C1 D 300 x 200 - 10 L
300 300 250 250 435 158 130 125 275 Reduzierstück DIN 16 966 - C1 D 300 x 250 - 10 L
350 350 200 200 665 150 385 370 515 Reduzierstück DIN 16 966 - C1 D 350 x 200 - 10 L
350 350 250 250 550 150 255 245 400 Reduzierstück DIN 16 966 - C1 D 350 x 250 - 10 L
350 350 300 300 440 150 130 125 290 Reduzierstück DIN 16 966 - C1 D 350 x 300 - 10 L
400 400 250 250 695 166 385 370 530 Reduzierstück DIN 16 966 - C1 D 400 x 250 - 10 L
400 400 300 300 580 166 255 245 415 Reduzierstück DIN 16 966 - C1 D 400 x 300 - 10 L
400 400 350 355 450 166 130 125 285 Reduzierstück DIN 16 966 - C1 D 400 x 350 - 10 L
500 500 300 300 865 191 515 495 675 Reduzierstück DIN 16 966 - C1 D 500 x 300 - 10 L
500 500 350 350 730 191 385 380 540 Reduzierstück DIN 16 966 - C1 D 500 x 350 - 10 L
500 500 400 400 615 191 255 245 425 Reduzierstück DIN 16 966 - C1 D 500 x 400 - 10 L
600 600 350 350 980 181 645 620 80 Reduzierstück DIN 16 966 - C1 D 600 x 350 - 10 L
600 600 400 400 865 181 515 495 685 Reduzierstück DIN 16 966 - C1 D 600 x 400 - 10 L
600 600 500 500 630 181 255 245 450 Reduzierstück DIN 16 966 - C1 D 600 x 500 - 10 L
700 700 400 400 1160 197 775 740 945 auf Anfrage
700 700 500 500 930 197 515 495 695 auf Anfrage
700 700 600 600 660 197 255 245 440 auf Anfrage
800 800 500 500 1180 213 775 740 405 auf Anfrage
800 800 600 600 910 213 515 495 700 auf Anfrage
800 800 700 700 665 213 255 245 450 auf Anfrage
900 900 600 600 1185 230 775 740 955 auf Anfrage
900 900 700 700 945 230 515 495 980 auf Anfrage
900 900 800 800 700 230 255 245 470 auf Anfrage
1000 1000 700 700 1220 245 775 740 975 auf Anfrage
1000 1000 800 800 975 245 515 495 730 auf Anfrage
1000 1000 900 900 735 245 255 245 490 auf Anfrage






UNSERE INFORMATIONEN ZUM LIEFERPROGRAMM



Kunststoffrohrsysteme


Rohrsysteme aus Kunststoff im Überblick
Technische Informationen ABS Rohrsysteme
Technische Informationen PVC  U Rohrsysteme
Technische Informationen PVC  U Transparent Rohrsysteme
Technische Informationen PVC  C Rohrsysteme
Technische Informationen PP Rohrsysteme
Technische Informationen PP-R Rohrsysteme
Technische Informationen PE Rohrsysteme
Technische Informationen PVDF Rohrsysteme
Technische Informationen UP-GF (GFK) Rohrsysteme
UP-GF -GFK - Rohre
UP-GF-GFK - Formteile und Verbindungen

Kunststoffrohre


Rohrzuschnitssrechner
Sägehinweise Kunststoffrohre
Kunststoffrohr - Restebörse
Normung - Kunststoffrohre und Formteile
PVC U Rohrabweichungen
Druckverlust PVCU, PVCC und ABS Rohrsysteme
Unterschied Rp, R und G Gewinde
Schraubenlängen für Flanschverbindungen

Kunststoffarmaturen


PVC U Transparent Kugelhahn
Membranventile
Blockventile
Absperrklappen
Nadelventile aus Kunststoff





Kunststoffarmaturen nach ATEX


Neue EU Richtlinie 2014/34/EU
Kunststoffarmaturen in Ex-Zonen
Schmutzfänger PP-EL DN 15 - DN 50
Rückschlagventil PP-EL DN 15 - DN 50
Schrägsitzventil PP-EL DN 15 - DN 50

Kleben von Kunststoffrohren


Klebeanleitung
Klebeanleitung per Video

Lüftungsformteile


Lüftungstechnik


Chemieschlauch


PVC Transparentschlauch mit Textileinlage


Industrie- und Chemiebehälter


Dosierbehälter  und Überbehälter 35 – 1000 Liter
Salzlösebehälter 60 -5000 Liter
Lagerbehälter & Bottiche
Lagerbehälter für Wasser
Sicherheits- und Auffangwannen
Lieferprogramm Industriebehälter
Dosierbehälter mit Rührwerk
Rührwerk für Dosierbehälter
Dosierbehälter mit Anbauvarianten
Dosierbehälter aus Plattenmaterial
Chemiebehälter - Kundenlösungen
Dosierbehälter mit Füllstandsanzeigen





IBC TANK / CONTAINER


IBC Schraubdeckel DN 150/DN 200
IBC Adapter aus PE
IBC Adapter aus PP

Anbauteile für den Behälterbau


Säuredunstscheider
CO2 - Adsorber
Mannlochdeckel
Revisionsstutzen
Blockflansche

Filtergehäuse und Filterkerzen


PENTEK 3G Slime Line Gehäuse
PENTEK 3G Standard Filtergehäuse
PENTEK Big Blue Filtergehäuse
PENTEK PP Hochtemperatur Filtergehäuse
PENTEK PP Natur Filtergehäuse
PENTEK Filterbeutel für Big Blue Filtergehäuse
PENTEK Filtereinsätze für Oberflächenfiltration
PENTEK Filtereinsätze für Tiefenfiltration
PENTEK Filtereinsätze mit Aktivkohle
CINTROPUR Filtersysteme
CINTROPUR Wasserfilter

Flansch-Konfigurator


Blindflansch-Losflansch-Rechteckflansch

Chemische Beständigkeit


Beständigkeitsliste für Rohrsystemen aus Kunststoff



Kunststoff-Drehteile


Einlegteile
Einschraubteile
Gewindefittings
Verschraubungen

Kunststoff-Frästeile


Los- und Blindflansche aus Platten

Statische Mischer


Statische Mischer aus Kunststoff

Schmutzfänger


Einzel- und Doppelschmutzfänger
Topfschmutzfänger DN 300
Schrägsitzschmutzfänger DN 500


Durchflussmesser


Schwebekörperdurchflussmesser
Konfigurator für Durchflussmesser

Filterpressen


Laborfilterpresse

Spritzgussteile


Schaber aus PE, Fuchs & Partner

Beratung - Service


per WhatsApp Service




UNSERE - PREMIUM PARTNER -




VIDEO
ONLINE-TOOLS
ANGEBOT ANFORDERN
PROJEKT-ANFRAGE STARTEN
BERATUNG VIA WhatsApp
